Description

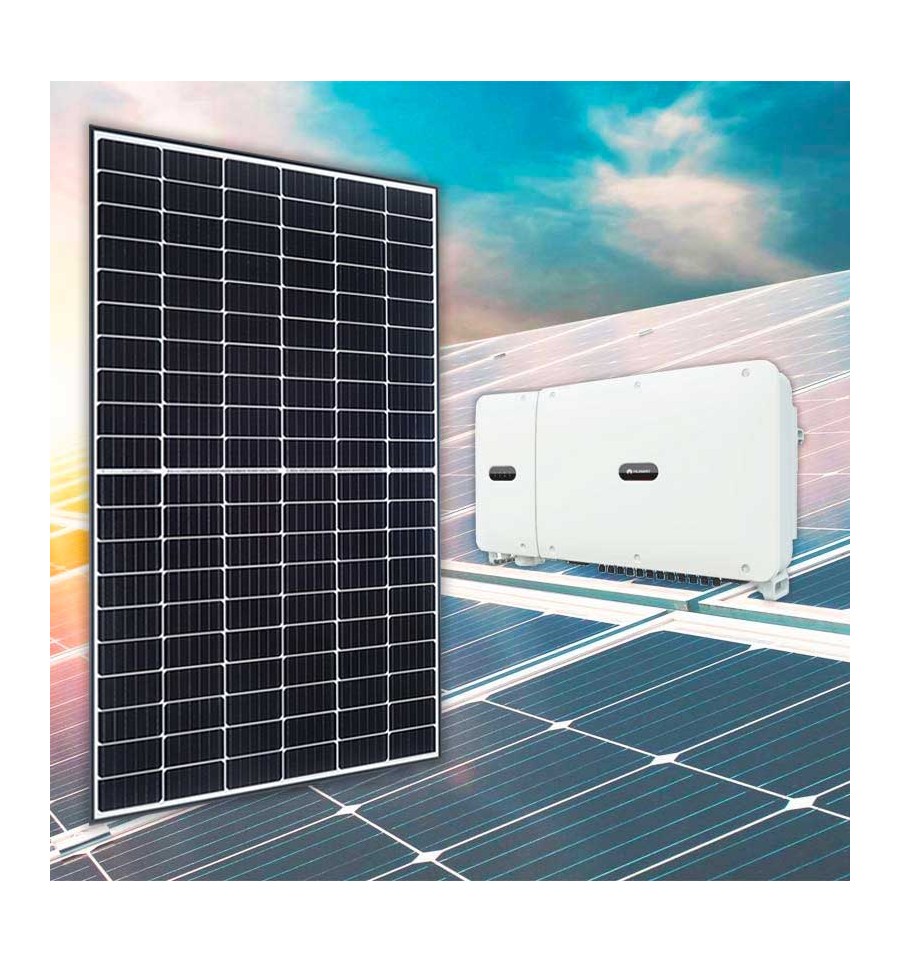

Mini centrale solaire photovoltaïque 36 kW Trina Solar, Qcells, Canadian Solar, Onduleur HUAWEI pour  votre autoconsommation et/ou revente en électricité

L’autoconsommation est le choix idéal pour réduire ses factures d’électricité.
La mini centrale solaire photovoltaïque avec onduleur centralisé Huawei vous permet d’économiser de l’argent en utilisant un maximum d’énergie solaire afin de compenser ou de maîtriser l’électricité fournie par le réseau local d’électricité.

Contenu de la mini centrale solaire avec onduleur centralisé Huawei (N°1 mondial des onduleurs électriques)

Nous vous proposons trois types de modules/panneaux photovoltaïques de grandes marques internationales et garantis au choix présentés ci-dessous:

• Modules/Panneaux solaires photovoltaïques Trina Solar (N°1 en Chine)
• Modules/Panneaux solaires photovoltaïques QCELLS (Ingénierie Allemande et Fabrication Coréenne)
• Modules/Panneaux solaires photovoltaïques Canadian Solar (N°1 Canadien).

Module photovoltaïque solaire Trina Solar 330 Wc

Une puissance de sortie élevée
Technologie multi-barres combinée à des cellules PERC mono
Réduction des coûts grâce à des bacs plus puissants et une tension de système de 1500 V

Idéal pour une application sur les toits résidentiels
Maximiser l’espace limité avec une densité de puissance allant jusqu’à 199W/m²
Des barres omnibus ultra-minces et pratiquement invisibles

La conception des demi-cellules apporte une plus grande efficacité
De faibles coefficients thermiques pour un rendement énergétique plus élevé à des températures de fonctionnement élevées
Réduction des pertes d’interconnexion

Forte fiabilité grâce à un contrôle de qualité rigoureux
Plus de 30 tests internes
Les essais en interne vont au-delà des exigences de certification
Résistant au PID

Certifié pour résister à des conditions environnementales difficiles
Corrosion par brouillard
Corrosion par l’ammoniaque
Corrosion par le sable

Caractéristiques mécanique du panneau photovoltaïque TRINA SOLAR 330 Wc

Cellules solaires	Monocristallin
Nombre cellules	120 demi-cellules
Dimensions du module	1698 x 1004 x 35 mm
Poids	18,7 kg
Verre	3,2 mm, Haute transmission, verre thermorésistant
Cadre	Alliage d’aluminium anodisé noir de 35 mm
Câbles	Câble PV 4,0 mm²
Connecteur	TS4

Caractéristiques électriques du module solaire TRINA SOLAR 330 Wc cadre noir

Données électriques STC
Puissance crête Pmax	Wp	330
Tolérance de puissance de sortie Pmax	W	0/+5
Tension max Umpp	V	33,8
Intensité max Impp	A	9,76
Tension de circuit ouvert Uoc	V	40,6
Courant de court-circuit Isc	A	10,4
Efficacité des modules ηm	%	19,4
Données électriques NMOT
Puissance max Pmax	Wp	249
Tension max Umpp	V	31,4
Intensité max Impp	A	7,93
Tension de circuit ouvert Uoc	V	38,2
Courant de court-circuit Isc	A	8,39

Garantie de performances linéaires du panneau solaire TRINA SOLAR 330 Wc

Module photovoltaïque solaire QCells 350 W

La technologie Q.ANTUM : Faible coût de revient de l’électricité
Un meilleur rendement surfacique et des coûts système moindres grâce à ses classes de puissances élevées et à une efficacité atteignant jusqu’à 20,1%

Une technologie innovante par tous les temps
Des rendements optimaux par tous les temps grâce à d’excellents comportements à faible luminosité et lors des variations de température.

Des performances continues
Sécurité de rendement à long terme grâce à l’Anti LID Technology, Anti PID Technology, Hot-spot Protect et Traceable Quality TRA.Q

Convient aux conditions météorologiques extrêmes
Cadre en alliage d’aluminium haute-technologie, certifié pour résister à des charges de neige (5400 Pa) et de vent (4000 Pa) élevées.

Sécurité d’investissement
Garantie produit de 12 ans, ainsi qu’une garantie de performance linéaire de 25 ans

Technologie de module solaire de pointe
Q.ANTUM DUO associe la technologie innovante de demi-cellule et de câblage à la technologie avancée Q.ANTUM Technology

Caractéristiques mécaniques

Dimensions	1740 mm x 1030 mm x 32 mm
Poids	19,9 kg
Face avant	3,2 mm. de verre trempé avec technologie anti reflet
Face arrière	Film composite
Cadre	Aluminium anodisé noir
Cellules	6 x 20 demi-cellules monocristallines Q.ANTUM
Boîte de jonction	53-101 mm x 32-60 mm x 15-18 mm, Indice de protection IP67, avec diodes de dérivation
Câble	Câble solaire 4 mm², +/- 1150 mm
Connecteur	Stäubli MC4, Amphenol UTX, Renhe 05-6, Tongling TL-Cable01S, HMTHY JM601; IP68

Caractéristiques électriques

Performance minimale aux conditions de test standard, STC
Puissance au MPP	W	340
Courant de court-circuit	A	10,68
Tension à vide	V	40,24
Courant au MPP	A	10,16
Tension au MPP	V	33,45
Rendement	%	>19,0
Performance minimale aux conditions normales d’exploitation, NMOT
Puissance au MPP	W	254,5
Courant de court-circuit	A	8,60
Tension à vide	V	37,94
Courant au MPP	A	8,0
Tension au MPP	V	31,81

Garantie de puissance

Au moins 98% de la puissance nominale durant la première année. Ensuite, 0,54% de dégradation par an maximum. Au moins 93,1% de la puissance nominale après 10 ans. Au moins 85% de la puissance nominale après 25 ans.

Tous les chiffres comportent des tolérances de mesure.

Module photovoltaïque solaire Canadian Solar 300 W

Données électriques STC

Puissance nominale maximale (Pmax)	300 W
Tension à puissance maximale (Vmp)	32,7 V
Intensité à puissance maximale (Imp)	9,18 A
Tension de circuit ouvert (Voc)	39,3 V
Intensité de court-circuit (Isc)	9,65 A
Efficacité du module	18,05%
Température de fonctionnement	-40°C / 85°C
Tension du système maximale	1500V ou 1000V
Performance au feu du module	TYPE 1 (UL 1703) ou CLASS C (IEC 61730)
Valeur nominale du fusible	30 A
Classe énergétique	Class A
Tolérance de puissance	0 / 5 W

Données électriques NMOT

Puissance nominale maximale (Pmax)	223 W
Tension à puissance maximale (Vmp)	30,2 V
Intensité à puissance maximale (Imp)	7,38 A
Tension de circuit ouvert (Voc)	36,8 V
Intensité de court-circuit (Isc)	7,78 A

Données mécaniques

Type de cellule	Polycristallin
Arrangement des cellules	120 (2 x (10 x 6))
Dimensions	1675 x 992 x 35 mm
Poids	18,5 kg
Couverture	Verre trempé de 3,2 mm
Cadre	Alliage d’aluminium anodisé
J-Box	IP68, 3 diodes de dérivation
Câble	4,0 mm² (IEC), 12 AWG (UL)
Connecteur	T4 Séries
Panneaux par palette	30

Onduleur centralisé Huawei SUN 2000

Des performances élevées :
Topologie des onduleurs à haut rendement
Rendement max. : 98,6% à 99,0%
Rendement énergétique européen : 98,0% à 98,8 %

Intelligent :
Surveillance intelligente et dépannage rapide
Communication par courants porteurs

Sûr et fiable :
IP65, convection naturelle
Protection intégrée contre la foudre pour le courant continu et alternatif
Fonction d’exportation avec capteur de puissance intelligent

Courbe de rendement de l’onduleur Huawei SUN2000

SUN 2000 36 kWc

Caractéristiques techniques de l’onduleur centralisé

	36 kWc triphasé
Rendement max	98,6%
Rendement énergétique européen	98,4%
Tension d’entrée max	1100 V
Intensité max	22 A
Intensité de court-circuit	30 A
Tension de démarrage	250 V
Plage de tension de fonctionnement	200 V – 1000 V
Tension d’entrée nominale	620 V
Puissance active nominale	36 000 W
Dimensions	930 x 550 x 283 mm
Poids	62 kg
Plage de température de fonctionnement	-25°C – 60°C

Armoire de protection AC et coffret de protection DC

L’armoire de protection AC se trouve entre l’onduleur et le réseau EDF.
Elle permet de protéger et d’isoler votre installation par rapport au réseau EDF.

Le coffret de protection DC se trouve entre les panneaux et l’onduleur.
Il sert à l’isolement et à la protection de l’onduleur sur les surtensions qui pourraient arriver de des panneaux solaires.
Deux boitiers DC 1000 sont fournis avec le kit solaire 18 kWc.
Pour les kits solaires 36 kWc et 100 kWc, la protection DC est intégrée directement à l’onduleur.

Pourquoi cette armoire et ce boitier sont-ils importants dans l’installation ?
Ils permettent un branchement rapide des panneaux et assure un excellent raccordement entre eux.
Vous avez la possibilité de couper l’intégralité ou une partie de l’installation photovoltaïque dans le but d’assurer une maintenance en toute sécurité.
Ils permettent également l’identification rapide d’un dysfonctionnement.

Que peut alimenter mon kit panneaux solaires onduleur centralisé ?

La production de votre kit panneau solaire dépend de trois facteurs :
– La localisation géographique de votre installation
– L’orientation et l’inclinaison de vos panneaux solaires
– Les conditions météorologiques

Estimation de la production énergétique du kit solaire photovoltaïque avec onduleur centralisé, en conditions optimales (Source : PVGIS) :



GSA_Global-PV-potential-study_Factsheet_Niger



Estimation de la production énergétique du mini-centrale solaire photovoltaïque en conditions optimales (Données sur 24 ans 1994-2018, Source : Banque mondiale pour l’Afrique et PVGIS pour le Niger).

Les valeurs ci-dessus ont été calculées à l’aide de l’application Web « PVGIS » qui permet d’obtenir des données sur le rayonnement solaire et la production d’énergie des systèmes photovoltaïques à n’importe quel endroit du monde  en général et en Afrique en particulier.
